3スター対応トレーニング　マルチレイヤスイッチによる構築実習

コース名 マルチレイヤスイッチによる構築実習 研修タイプ 講義＋実機演習 日程 2日間 定員 8名 対象者 ネットワークにおける管理者、システムエンジニア、または保守・メンテナンスに従事される方。技術力を求められる提案型営業の方。 前提条件 ・Ethernet通信の仕組および、基本構成について理解している方 ・TCP/IP、OSI参照モデルについて理解している方 ・NACSEネットワーク2スター(NANS)取得者、もしくは相当レベルの方 目標 レイヤー3スイッチの機能を理解し、スイッチを利用した高速LAN構築が可能になること目的とし、セキュリティおよびVLANを理解し、レイヤー3スイッチの基本ルーティング機能を利用した小規模なLANの提案・構築が行えるようになること。 講義のポイント ・L3スイッチにおける基本的概念やL2スイッチとルータとの違いの把握 ・スタティックルーティング、ダイナミックルーティングの設定RIPv1およびRIPv2学習、設定 ・パケットをキャプチャを実施しRIP動作を完全理解 ・ポートベースVLANとタグVLAN、及びVLAN間ルーティングの設定 ・スイッチの動作、スイッチ間通信の完全理解 ・ネットワーク監視の設定 対象認定資格  NACSE ネットワーク3スター(NSNS-SW-B)

日程 時間（仮） 講義 1日目 9:30 〜 17:30 ※調整可能 【第1章　MACスイッチング】 　　LAN中継機器 　　スイッチの機能 　　MACアドレス学習 【第2章　Spanning Tree】 　　BPDU 　　STPの動作詳細 　　各種ポートステータス 　　ポートステータス状態移行 　　RSTPとNewBPDU 【第3章　Link Aggregation】 　　Link Aggregation概要 　　3つの出力手法アルゴリズム 【第4章　VLAN】 　　VLAN概要 　　Port Based VLAN 　　Mac Based VLAN 　　Tagged Based VLAN 2日目 9:30 〜 17:30 ※調整可能 【第5章　ルーティング 】 　　L3スイッチのルーティング処理 　　ルーティングテーブル 【第6章　Static ルーティング】  　　スタティックルートとNextホップ 　　デフォルトルートの必要性 【第7章　Dynamicルーティング（RIP）】 　　ダイナミックルーティング概要 　　RIPversion1とVersion2 　　RIPの動作 　　ルーティングループ 　　RIPパケットフォーマット 【第8章　ネットワーク監視 】 　　SNMP 　　MIBとRMON

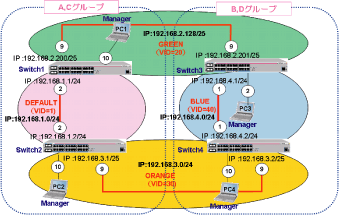

本講義の特徴 / イメージ   　1人1台のL3スイッチを担当しグループ単位で課題のネットワークを構築していく。グループで議論しながら理解度を深めていく。   実習はグループ単位で行う。実習開始直前に推測を行う。 スイッチング、ルーティングの動作を確認していく。 使用機材 CentreCOM8724XL 管理ソフト　 Swim View
